HQ型lejing乐竞·(中国)官方网站葫芦

一.概述

     1  lejing乐竞·(中国)官方网站葫芦是目前世界上较为理想的起重设备。在工业发达国家早已被广泛采用。它具有电动葫芦不可比拟的优点：

。

a  耐酸碱、蒸汽、抗高粉尘。

b  体积小、轻便，重量为电动葫芦的1/3~1/8。

    2  正是基于上述优点，lejing乐竞·(中国)官方网站葫芦可广泛应用于石油、化工、煤矿、纺织、机械生产、船舶、     等领域。

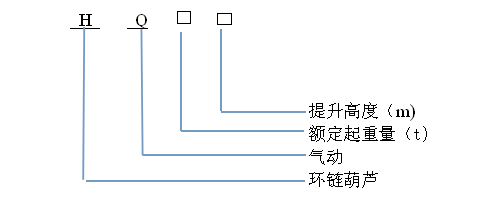

    3   型号说明：

    产品的型号命名方式如下：

示例：提升高度为3m、额定起重量为10t的lejing乐竞·(中国)官方网站葫芦表示为：HQ10-3。

二．HQlejing乐竞·(中国)官方网站葫芦的构成与功用

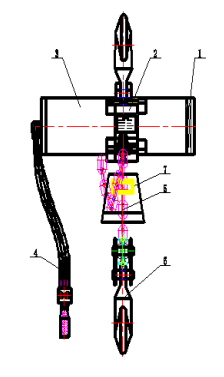

（一）其构成

1、带有链轮和过载保护的减速箱；

2、中央部分；上钩、吊挂体、链轮、链条、下钩等部分组成；3、带有制动功能的马达；

4、连接风源的控制部分以及操作阀；5、链条；

6、吊钩组。

（二）功用（主要介绍减速箱、马达、连接风源的控制部分）

1、带有链轮和过载保护的减速箱；包括三级行星减速齿轮组及过截调节两部分。（1）三级行星减速齿轮组：高速马达输入轴通过三级行星减速齿轮减速后输出到链轮，带动链条工作。（2）过截调节：由调整螺丝、压盖、蝶行弹簧和压在初级行星减速齿轮组周内齿轮两侧的铜摩擦片组成。当负载产生的旋转力小于过载摩擦力时，周内齿轮不动从而使lejing乐竞·(中国)官方网站葫芦工作。当负载产生的旋转力大于过载摩擦力时周内齿轮打滑，lejing乐竞·(中国)官方网站葫芦不工作。过载摩擦力的调节是通过松（或紧）调整螺丝来调节蝶行弹簧的弹力来实现的，从而起到过截保护作用。

2、带有制动功能的马达：主要包括缸筒、转子、叶片和两端缸盖部分。

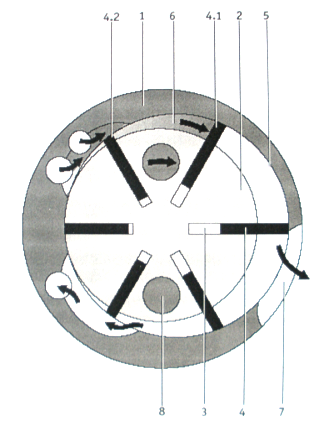

（1）、叶轮发动机工作原理。（见附图2）

叶片马达由气缸套1、转子2和两端缸盖三部分组成。转子装在气缸套内，叶片装在转子的槽3内。叶片与缸套内壁及两端缸盖接触，每两个相邻的叶片形成一个腔室6，由于4.1叶片的面积比4.2叶片的面积大，当输入压缩空气时，作用在4.1叶片上的力大于作用在4.2叶片上的力，产生转子扭矩，转子转动。当腔室转到排气口7时，压缩空气被排出。润滑腔8在马达叶片槽之间，它确保在250－500小时的使用中，不断润滑马达。

图中箭头标明了转子的运动方向和空气的相应流动方向。

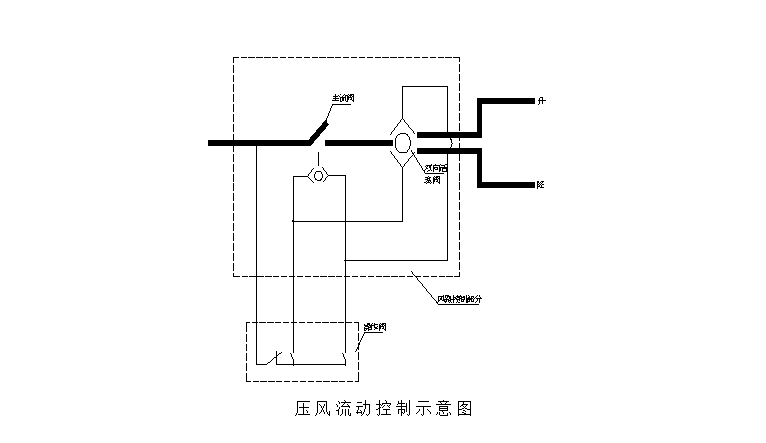

2、连接风源的控制部分以及操作阀；通过按动操作阀使主流阀打开，向双向旋转阀腔内进气，在按动操作阀的同时双向旋转阀转动打开阀门向马达气缸进气。风源控制部分的原理。（见下图）。

三、HQ型lejing乐竞·(中国)官方网站葫芦技术参数表

四、lejing乐竞·(中国)官方网站葫芦的动力源

lejing乐竞·(中国)官方网站葫芦的动力源是压缩空气，为了使lejing乐竞·(中国)官方网站葫芦正常工作，对压缩空气需满足：

1、压缩空气清洁、干燥，即空气中夹杂的微粒尺寸小于40um，夹杂的微粒数量低于每立方米5克。

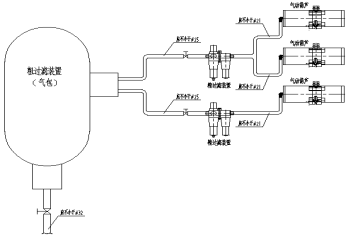

2、为保证lejing乐竞·(中国)官方网站葫芦压缩空气的质量，保证压缩空气过滤良好，并使lejing乐竞·(中国)官方网站葫芦供风量满足要求，必需正确连接粗过滤装置和精过滤装置如下图所示：

一般要求lejing乐竞·(中国)官方网站葫芦进气管不小于DN20，且要求接有过滤装置，一般要求进气管直径比出气管直径大一个以上的规格型号。

3、为了保证供风质量，还需保证粗过滤装置、精过滤装置及连接用的风管本身内部的清洁，为此必须在入井前对粗过滤装置、精过滤装置及连接用的风管进行封口，以免脏物进入其内，下井后还需用风压吹扫干净后方可连接投入使用。还要求定期清扫保证其清洁（要求一月一次）。

五、lejing乐竞·(中国)官方网站葫芦使用安全注意事项

1、lejing乐竞·(中国)官方网站葫芦的使用地点应有足够的空间尺寸，环境整洁，没有对操作者造成危险的危险源。

2、lejing乐竞·(中国)官方网站葫芦吊挂点应牢固可靠，6tlejing乐竞·(中国)官方网站葫芦吊挂点须不小于2根锚索并用，10tlejing乐竞·(中国)官方网站葫芦吊挂点须不小于4根锚索并用，20tlejing乐竞·(中国)官方网站葫芦吊挂点须不小于6根锚索并用。吊挂点需加强顶板支护满起吊安全需要。

3、lejing乐竞·(中国)官方网站葫芦操作人员需经过培训。熟悉lejing乐竞·(中国)官方网站葫芦的工作原理、内部结构及有关操作的安全注意事项等。

4、严禁超负荷能力提升、提升卡住的重物、起吊不能控制的外部能量设备（如液压缸、降落的物体）。

5、不容许任何人及其任何部位在吊挂重物下面。

6、在开始提升和拖拽物体时要小心谨慎操作。

7、在起吊工作的情况下，千万不要试图处理起吊过程中出现的问题。

8、在提升、拖拉和降低物体是，确保物体处于稳定状态，避免物体倾倒或落下引起事故。

9、用几个lejing乐竞·(中国)官方网站葫芦提升一个物体要避免负载不平衡而导致过载。

10、每次决不要提升或拖拉一件以上的物体。

11、风压不要超过工作压力。发生断气，要对重物实施保护。在取下空气管前，要关掉气源。

12、要拧紧松弛的螺栓。

13、及时检查吊钩，不要使用不能活动的、弯曲的、打开的或扭曲变形的吊钩，要及时更换。及时修理损坏的吊钩安全锁。

14、不要用吊钩钩尖部吊重物，只能在吊钩里面最深的地方。

15、不要在连接点处锁住吊钩、不要对吊钩作退火处理。

16、不要阻塞操作按键，不要使用不活动、不灵活的操作按键，应立即修理。

17、只用原始的JDN控制器操作JDN风动葫芦。

18、不要弯曲或挤压控制管。

19、在提升前将重物垂直放在风吊下方，链条应向下垂落。要避免松驰链条的打结，绞结的链条要整理好，检查打结链条是否受损。不要触摸运行的链条。

20、在通常工作情况下，决不要将链条运行到最终位置。

21、lejing乐竞·(中国)官方网站葫芦被启动而无法运行，检查是否链条受损。

22、不容许修理链条和连接链条（如用螺栓、连接环等）。

23、不要使用损坏的、损伤的、磨损的、生锈的、弯曲的、延伸的链条。

24、不要把负载链条作为提升链条使用。不使用吊链去捆绑提升物体。

                  故障与排除

             易损件明细表

                产品主要零（元）部件及重要原材料明细表

注：当改变安标配套件时，应选择具有效MA证书的产品。性能参数和整机匹配。

     检查维护项目表及其时间间隔表
